Vodilica za klizna vrata nije jedan dio nego tri: šina u betonu koja nosi težinu krila, kotači u donjem profilu krila koji po toj šini voze i gornja vodilica na stupu koja krilo drži uspravno. Sva tri moraju biti dobro izvedena i podešena, jer ako jedan popusti, ostala dva to ne mogu nadoknaditi.
Ovaj tekst govori o dvorišnim kliznim vratima na šini, dakle o onome što ugrađujemo. Ide redom: što koji dio radi, kakvu podlogu traži i što se u praksi najčešće pokvari.
Sobna klizna vrata i dvorišna klizna vrata nisu isto
Pojam „vodilice za klizna vrata” u Hrvatskoj traže dvije potpuno različite skupine ljudi.
- Sobna klizna vrata — krilo koje unutar kuće klizi uz zid, obješeno o gornju tračnicu. Sve visi o zidu ili nadvratniku i ništa ne dodiruje pod.

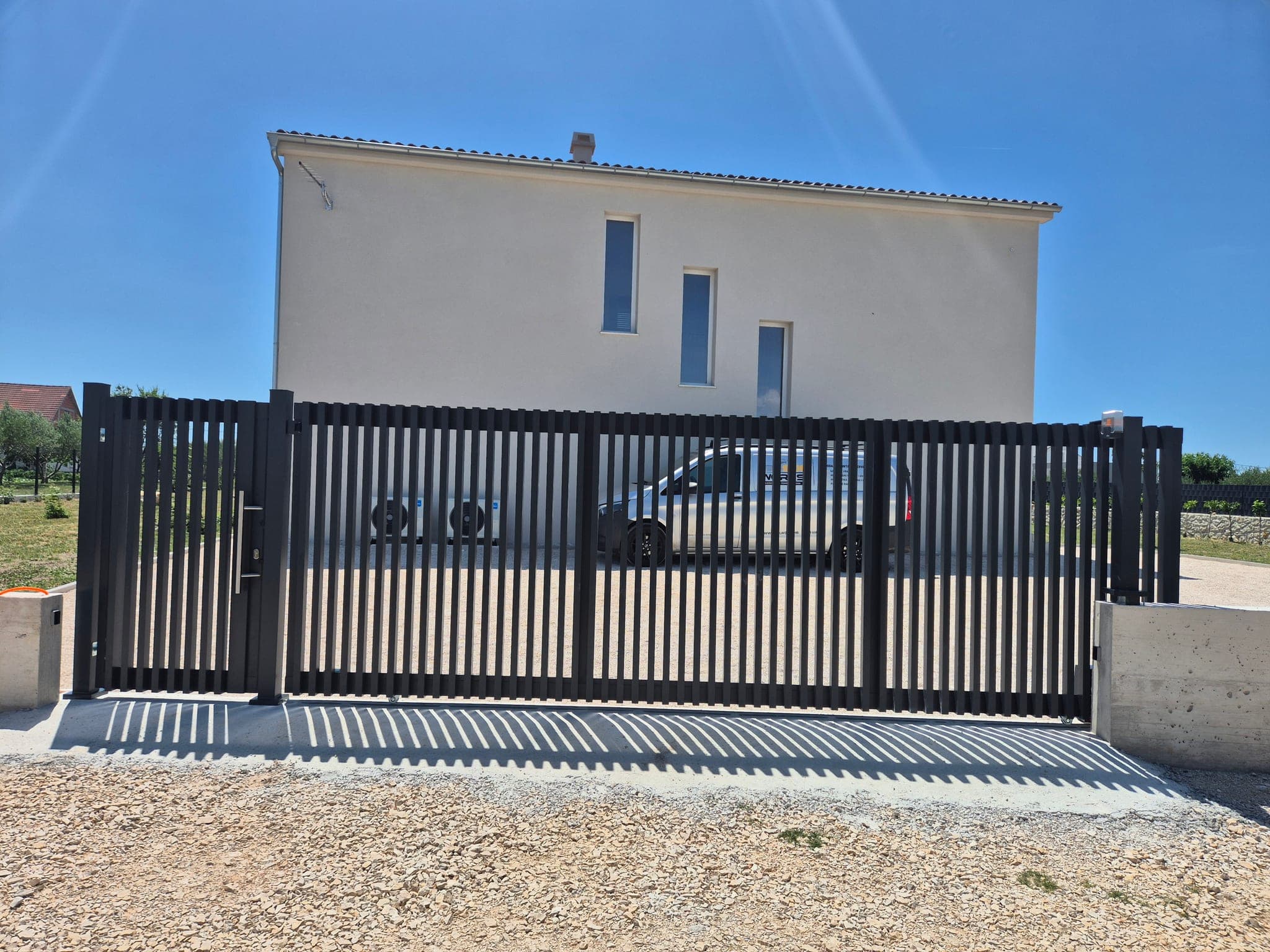

- Dvorišna klizna vrata — krilo široko od dva i pol do šest metara koje zatvara ulaz u dvorište i oslanja se na šinu položenu u beton.
SOLWORKS radi samo ovo drugo. Ako tražite okov za sobna ili ormarna klizna vrata, prodaju ga trgovine koje se bave okovom za namještaj i to je posve drugi sustav. Sve dalje u tekstu odnosi se na dvorišna klizna vrata i kod sobnih vam neće koristiti.
Tri dijela koja čine vodilicu za klizna vrata
Kad netko kaže „vodilica”, obično misli na cijeli sustav po kojem se krilo vodi. Taj sustav ima tri dijela i svaki radi jedan posao.
- Šina za klizna vrata, položena u beton ispred ulaza. Ona krilo zapravo ne vodi, nego ga nosi. Sva težina završi na njoj.
- Kotači za klizna vrata, ugrađeni u donji profil krila. Oni voze po šini i tu težinu pretvaraju u kotrljanje.
- Gornja vodilica na stupu, kroz koju gornji dio krila prolazi. Ona ne nosi ništa, nego drži krilo da se ne izvrne u stranu.
Treći dio ljudi redovito podcijene. Krilo od četiri metra širine i sto pedeset centimetara visine velika je ploha koja hvata vjetar, a dovoljno je i jedno nespretno guranje da krilo ode postrance. Gornja vodilica je jedino što to sprječava.
Ta se tri dijela zato ne biraju odvojeno. Šira vrata znače teže krilo, teže krilo traži jaču šinu i bolju betonsku traku, a veća ploha znači i veće bočno opterećenje na gornju vodilicu. Kad na izmjeri kažete širinu i visinu otvora, time ste odredili i sve ostalo.

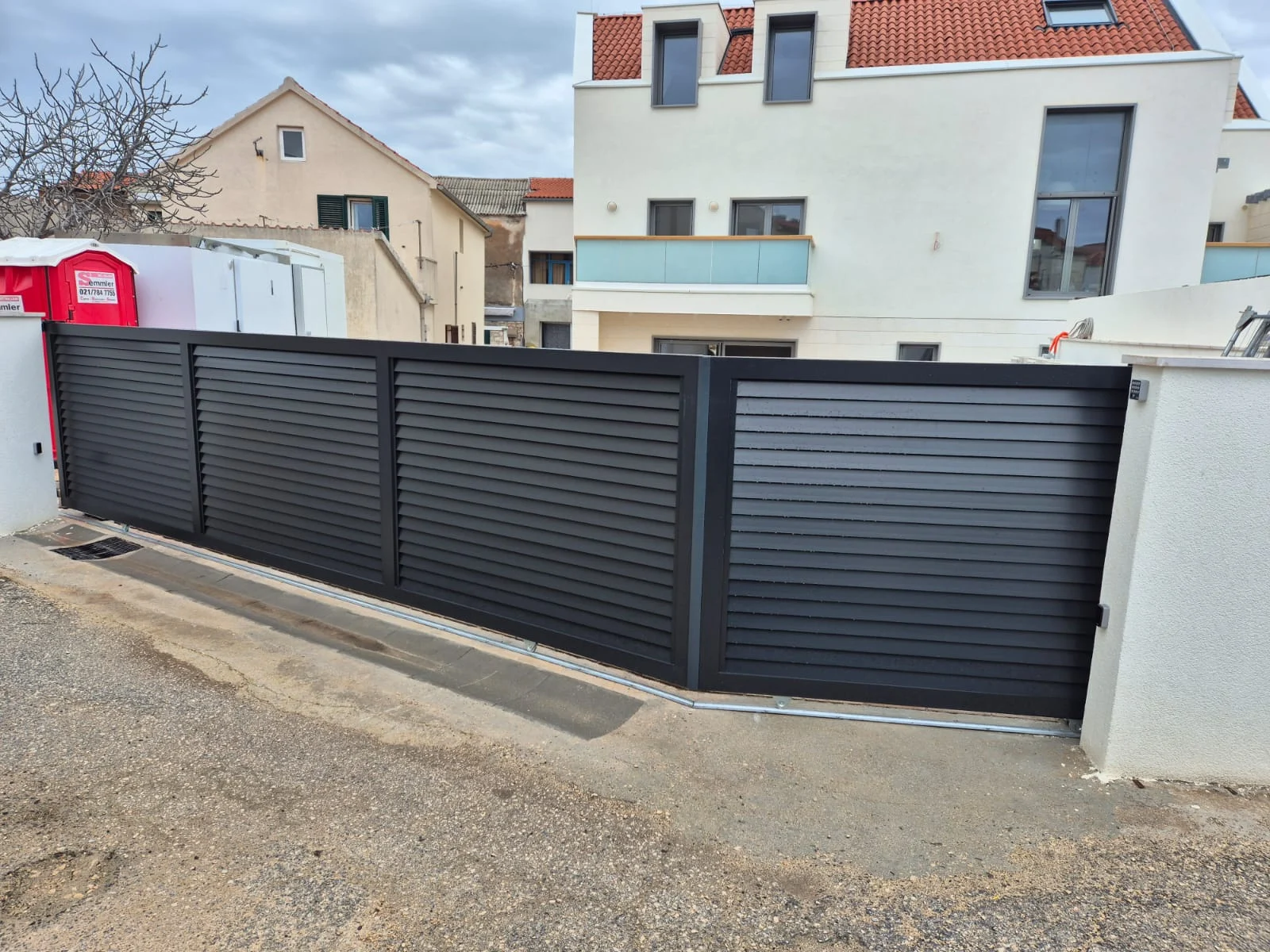

Šina za klizna vrata i beton ispod nje
Šina je čelični profil položen u armiranu betonsku traku. Traka ide preko cijelog otvora i nastavlja se sa strane na koju krilo odlazi kad se otvara. Za vrata široka četiri metra to je traka duga otprilike osam metara, jer krilo mora imati po čemu voziti i kad je potpuno otvoreno.
Šina se ne da naknadno ispraviti ako podloga popusti. Ona prati sve što beton ispod nje napravi, uključujući slijeganje, pa se kriva šina uvijek popravlja u betonu, a ne na samom profilu.
Zato traka mora biti armirana, ukopana ispod granice smrzavanja i izvedena u ravnini po cijeloj dužini. Odstupanje od nekoliko milimetara po dužini krila kotač osjeti kao uspon, a motor kao trajno veće opterećenje. Nakon nekoliko godina takvog rada prvi popuste kotači, a beton ostane kriv kakav je bio.
Ako teren pada prema ulazu, nagib se rješava okolnim betonom i odvodnjom, a ne šinom. Šina ostaje vodoravna i voda ide mimo nje.
Ako tek gradite, beton ispred ulaza lijeva se nakon izmjere, a ne prije. Ako je prilaz već gotov, to nije prepreka, ali se onda na licu mjesta provjerava je li ploča armirana, dovoljno duboka i ravna po cijeloj dužini hoda krila. Asfalt u pravilu nije dobra podloga jer se ljeti pomiče.
Još jedna stvar koju treba reći jasno: naša klizna vrata voze po šini u podu. To nisu samonosiva (konzolna) vrata koja lebde iznad tla na konzoli iza stupova. Konzolni sustav je druga izvedba i mi ga ne radimo, pa ako ste negdje dobili ponudu za samonosiva vrata, ne uspoređujete istu stvar.
Ograda i vrata na međi kod nas najčešće spadaju u jednostavne građevine, ali uvjeti se razlikuju od općine do općine. Prije betoniranja provjerite kod svoje općine ili u propisima koje objavljuje Ministarstvo prostornoga uređenja, graditeljstva i državne imovine.
Kotači za klizna vrata i gornja vodilica
Kotači za klizna vrata su ležajni kotači ugrađeni u donji profil krila. To nisu kotačići s kolica. Nose cijelu težinu krila i moraju se okretati vani, po kiši i mrazu, godinama.
Njihov međusobni razmak nije proizvoljan. Što su dalje jedan od drugoga, to je krilo mirnije kad je maksimalno izvučeno, jer se težište dulje drži između oslonaca. Kod širokih vrata kotači se zato razmiču, a ne guraju bliže rubu krila.
Gornja vodilica je najzapostavljeniji dio sustava. To su obično dva kotačića ili klizača u nosaču na stupu, kroz koje gornji dio krila prolazi. Njezin je posao bočni, ne nosivi.
Postavlja se sa zazorom, nikad stegnuto. Ako pritišće krilo, kotačići se troše prije vremena, a motor stalno vuče jače nego što treba. Zimi, kad se aluminij skupi, zazor nestane i krilo počne trljati o vodilicu, pa vrata prorade tek kad se dan ugrije. Kvar djeluje ozbiljno, a najčešće je riječ o dva milimetra zazora.

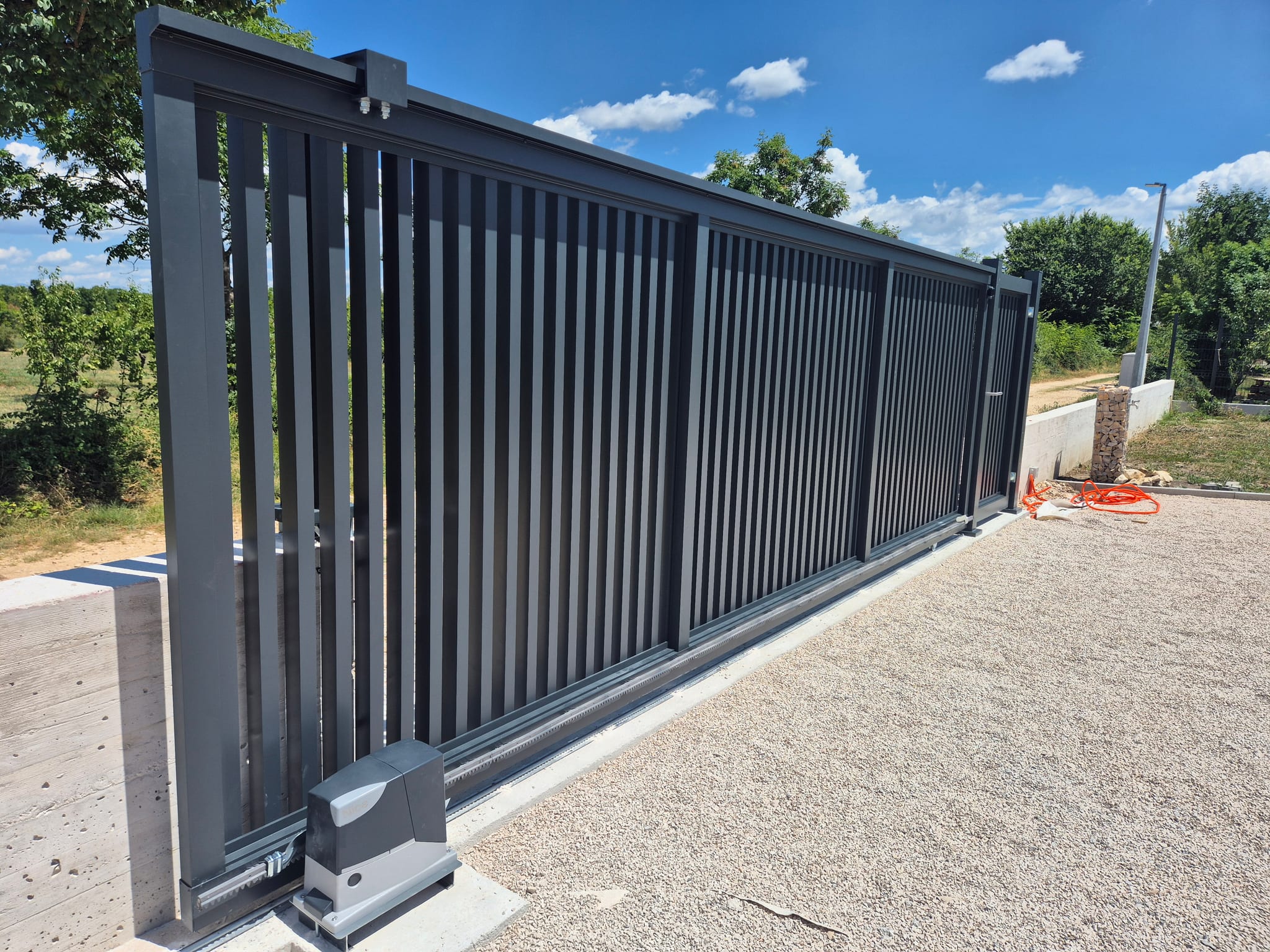

Kad vrata otvara motor, sva tri dijela rade teže nego kad krilo gurate rukom. Motor gura jače od čovjeka i ne osjeti kad nešto zapinje, nego samo povuče jače, sve dok ne reagira zaštita. Pogoni koje postavljamo, NICE RD400 i ROBUS 600, imaju detekciju prepreke; specifikacije su na službenim stranicama proizvođača NICE. Sigurnosne zahtjeve za vrata s pogonom pokrivaju norme niza HRN EN 13241 i HRN EN 12453, koje objavljuje Hrvatski zavod za norme.
Ako se vrata otvaraju motorom, dizanje sile nije rješenje za zapinjanje. Sila se podešava tek kad su šina i gornja vodilica čiste i podešene. Obrnutim redoslijedom samo brže potrošite kotače.
Što najčešće pođe po zlu i kako to spriječiti
Kad klizna vrata zaškripe, krivac je obično dolje, u prvih nekoliko centimetara iznad betona, a ne u motoru. Ovo su kvarovi koji se ponavljaju, s uzrokom i s onim što stvarno pomaže.
| Simptom | Najčešći uzrok | Što napraviti |
|---|---|---|
| Vrata zapinju uvijek na istom mjestu | Kamenčić, list ili led u šini | Očistiti šinu cijelom dužinom, a ne samo kod otvora |
| Škripa i trzanje po cijelom hodu | Zaglavljen kotač | Zamjena kotača; podmazivanje tu ne pomaže |
| Motor krene, stane i vrati vrata natrag | Detekcija prepreke zbog povećanog otpora | Provjeriti šinu i vodilicu prije nego što se diže sila |
| Krilo se ljulja kad je otvoreno | Olabavljena ili loše postavljena gornja vodilica | Podesiti zazor na nosaču i pritegnuti nosač |
| Vrata s vremenom „vuku” na jednu stranu | Slijeganje betonske trake | Izmjeriti nivelirom, sanirati temelj |
Prva stavka je najčešća i najlakša za spriječiti. Šina je otvoreni profil u razini tla, a tlo je puno sitnog šljunka, pijeska, lišća i, zimi, leda. Kotač preko jednog kamenčića prijeđe; deset ih nagura ispred sebe dok ne stane.
Zaglavljen kotač je druga priča. Kotač koji je počeo škripati rijetko se sam popravi. Voda i korozija naprave svoje, kotač se počne vući umjesto kotrljati i struže po šini. To se vidi i na motoru, jer struja skoči.
Slijeganje temelja je najskuplji kvar. Ako se traka spusti za centimetar na jednom kraju, krilo više ne stoji vodoravno, gornja vodilica počne trljati o krilo, a vrata na kraju stružu po šini. Popravak tu nije podešavanje nego građevinski zahvat, pa se isplati provjeriti ravninu dok je odstupanje još milimetarsko.
Cijelo održavanje stane u četiri točke i ne traje dulje od pet minuta mjesečno.
- Pometite šinu. Obična metla, cijelom dužinom, jednom mjesečno. Zimi češće, a nakon jačeg vjetra ili košnje pogotovo.
- Ne mažite šinu mašću ni uljem. Mast skuplja prašinu i sitni šljunak i pretvara ih u pastu koja onda brusi i kotače i šinu. Šina se drži suha i čista.
- Jednom godišnje provjerite ravninu i zazor na gornjoj vodilici. Obična libela i pogled odozgo otkriju slijeganje puno prije nego što ga otkrije motor.
- Obrišite fotoćelije. Paučina i prašina na leći zaustave vrata jednako pouzdano kao prava prepreka.
Kotači se ne mažu; ako kotač škripi, mijenja se. Pažnju traže brava i, ako je ima, zubna letva pogona, a nju se čisti, ne maže debelo.
Na nekim parcelama šina traži bitno više čišćenja nego na drugima. Tri su situacije u kojima se to najbrže osjeti.
- Šljunčani prilaz. Svaki auto koji uđe gura šljunak prema otvoru i dio završi u šini. Čišćenje tada nije mjesečni posao nego posao svakih nekoliko dana. Pomaže već i to da se zona ispred vrata betonira ili poploča u širini prolaza.
- Puno snijega, a nitko da ga očisti. Ako u kuću zimi dolazite jednom mjesečno, šina će dotad biti zatrpana, a motor nabijeni snijeg prepozna kao prepreku i stane.
- Voda koja se pri kiši slijeva preko otvora. Ona nosi zemlju i pijesak u šinu, a zimi se to zaledi u jedan komad. Rješenje je odvodnja koja vodu skreće prije ulaza.
Ako se ti uvjeti ne mogu promijeniti, na istom ulazu bolje rade dvokrilna vrata. Krila su na šarkama na stupovima, u podu nema profila koji se može zapuniti, a snijeg smeta tek kad je viši od razmaka ispod krila. Traže više slobodnog prostora ispred ili iza sebe, pa se to gleda na izmjeri.
Teleskopska vrata kad krilo nema kamo
Klizna vrata na šini traže bočni prostor jednak širini otvora, plus malo rezerve. Ako vam je ulaz širok četiri metra, treba vam još oko četiri metra slobodne ograde ili zida sa strane. Na uskim parcelama i kod kuća blizu ceste toga nema.

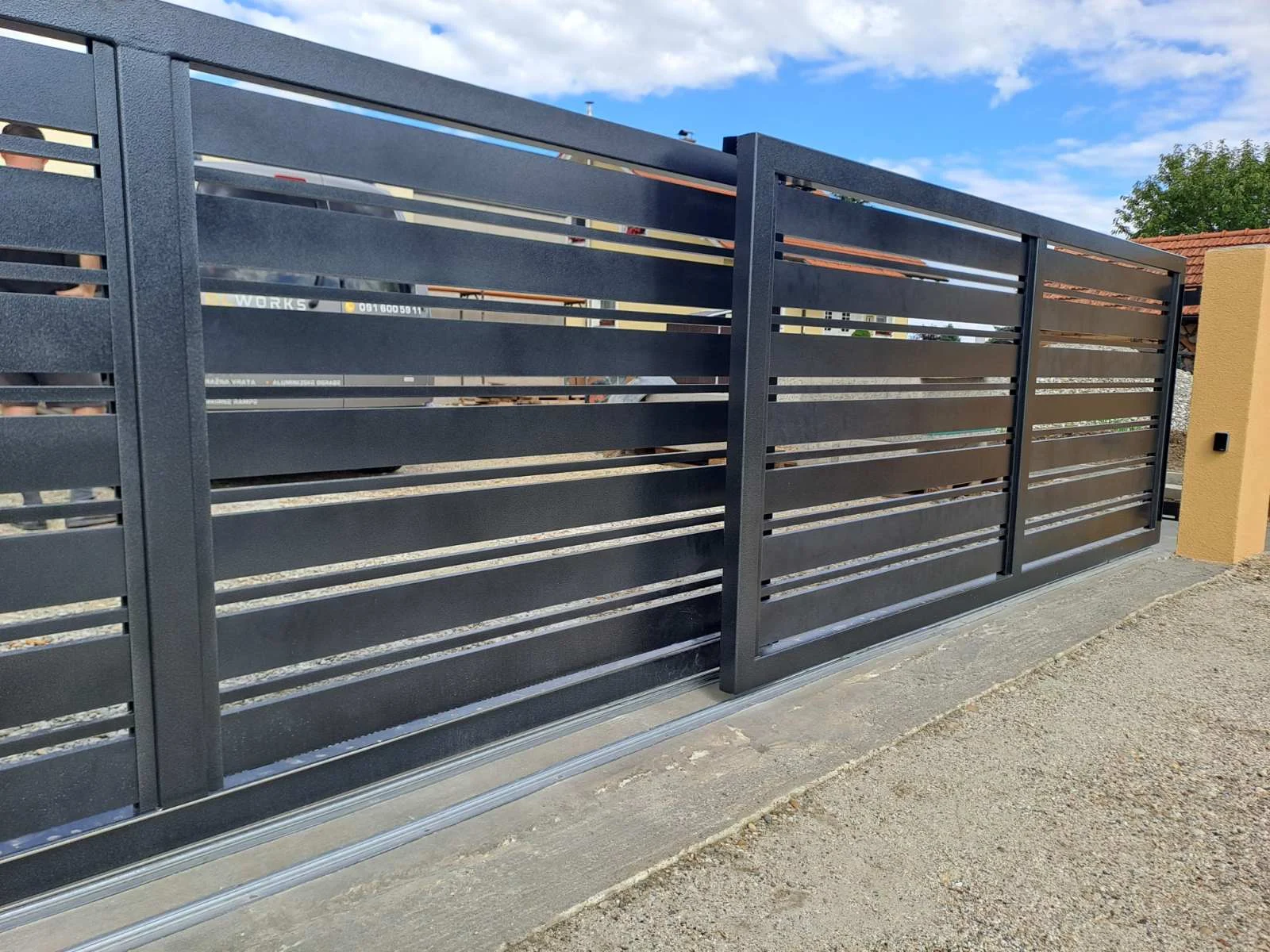

Za takve ulaze rade se teleskopska klizna vrata. To su kraća krila koja se pri otvaranju preklapaju jedno preko drugoga i tako prepolove potreban bočni prostor. Vode se posebnim teleskopskim mehanizmom, ne običnom šinom s kotačima na jednom krilu.
Teleskopska izvedba ima više pokretnih dijelova, skuplja je i traži precizniju ugradnju, pa i betonsku traku izvedenu u ravnini po cijeloj dužini. Ako imate mjesta za jedno krilo, uzmite jedno krilo. Teleskopska vrata rješavaju problem prostora i uzimaju se onda kad prostora stvarno nema.
