Sekcijska garažna vrata: paneli, izolacija, motor i ugradnja

Sekcijska garažna vrata sastoje se od vodoravnih panela koji se po vodilicama podižu uz zid i nastavljaju ispod stropa garaže. Ne otvaraju se prema van, ne ulaze u prostor garaže i ne zauzimaju prilaz, pa auto može stajati uz sama vrata dok se otvaraju.

Zbog toga su danas najčešći tip garažnih vrata na obiteljskim kućama. Uz to su i najbolje izolirana: panel debljine 40 do 42 mm s poliuretanskom jezgrom daje vratima U-vrijednost oko 1,4 W/(m²K), što je dovoljno za garažu koja se grije ili dijeli zid sa stambenim prostorom.

Nisu za svaku garažu. Traže slobodan strop u dubini garaže i nekoliko desetaka centimetara iznad otvora. Gdje toga nema, bolje prolaze rolo garažna vrata, a razliku između te dvije izvedbe objašnjavamo niže.

U tekstu nema tablice cijena, jer se cijena garažnih vrata mijenja s dimenzijama otvora, panelom, prozorima i motorom. Na kraju piše što nam poslati da dobijete jedan ukupan iznos za ugrađena vrata.

Kako rade sekcijska garažna vrata i kome odgovaraju

Vrata se sastoje od četiri do pet panela spojenih šarkama. Sa svake strane panela su kotačići koji voze u okomitim vodilicama uz otvor, a te vodilice se pri vrhu savijaju i nastavljaju vodoravno ispod stropa. Kad se vrata podižu, paneli jedan za drugim prelaze iz okomitog u vodoravni položaj.

Težinu vrata ne nosi motor nego opruge. Kod obiteljskih garaža to su najčešće torzijske opruge na osovini iznad otvora, koje su namještene tako da vrata u svakom položaju budu gotovo bestežinska. Zato se ispravno namještena sekcijska vrata dižu jednom rukom, a motor služi samo za udobnost.

Sekcijska vrata odgovaraju vam ako:

• parkirate blizu vrata ili je prilaz kratak, jer se ništa ne otvara prema van
• garaža graniči s kućom ili se grije, jer panel drži toplinu
• imate ravan strop bez greda i instalacija barem u dužini visine vrata
• želite pješački prolaz u panelu ili prozore

Ne odgovaraju vam ako je strop nizak ili odmah iza nadvoja idu grede, cijevi ili ventilacija. Tada prije montaže treba rješavati prostor, a ne vrata.

Panel od 40 do 42 mm i što znači U-vrijednost

Panel je sendvič: dva čelična lima s vanjske i unutarnje strane, a između njih jezgra od poliuretanske pjene debljine 40 do 42 mm. Pjena daje toplinsku i zvučnu izolaciju i ukrućuje panel, pa se široka vrata ne savijaju pod vlastitom težinom.

Koliko vrata izoliraju, opisuje U-vrijednost. Što je niža, to manje topline prolazi kroz vrata. Kod naših sekcijskih vrata U-vrijednost ugrađenih vrata iznosi oko 1,4 W/(m²K). Za usporedbu, stari jednodijelni limeni panel bez ispune propušta višestruko više.

Tu je i najčešća zamka pri uspoređivanju ponuda. Brojka za sam panel uvijek je bolja od brojke za cijela vrata, jer panel nema okvir, brtve ni spojeve između sekcija. Ako jedna ponuda navodi vrijednost panela, a druga vrijednost ugrađenih vrata, ne uspoređujete isto. Tražite U-vrijednost za vrata, ne za panel.

Izolacija ne staje na panelu. Gumene brtve idu uz pod, uz bočne vodilice, uz nadvoj i između svakog panela. Donja brtva najviše radi: prati neravnine poda i zaustavlja vodu, lišće i propuh. Kad se istroši, u garažu ulazi hladnoća i prije nego što se to primijeti na panelu.

Između panela dolazi standardno zaštita od uklještenja prstiju. Oblik spoja je takav da se pri zatvaranju prst ne može naći između dva panela. Kod starijih vrata bez toga rub panela pri zatvaranju radi kao škare.

Završne obrade: od glatkog panela do dekora drva

Vanjski lim panela dolazi u pet osnovnih izvedbi:

• Glatki panel, bez reljefa, najčešći izbor uz modernu fasadu.

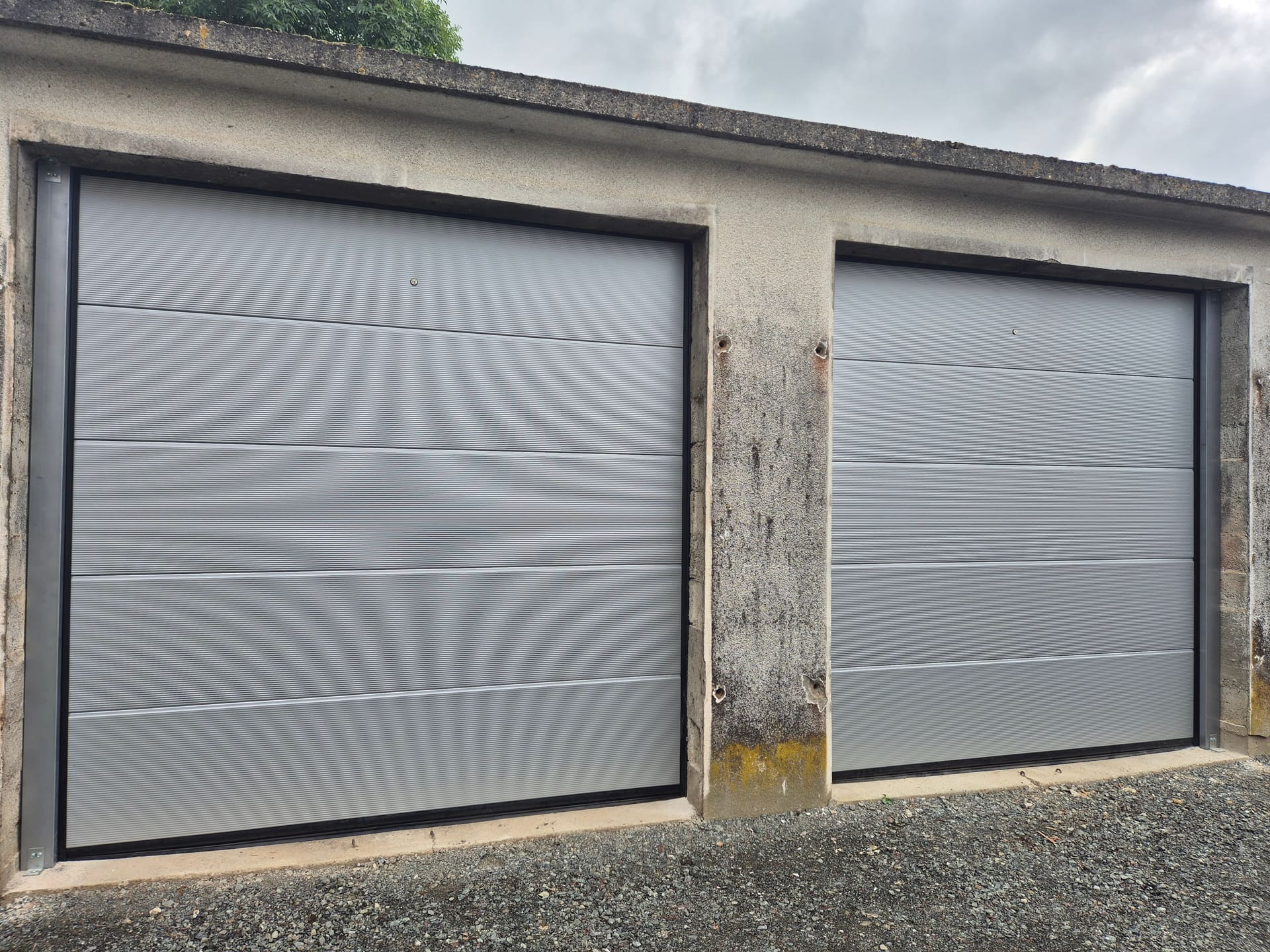

• Mikrolinirani panel, s finim vodoravnim rebrima koja skrivaju sitne neravnine i prljavštinu, pa vrata dulje izgledaju čisto.
• Satin Grey i antracit, metalni mat završetak bez sjaja, koji se u novogradnji uzima uz antracit stolariju.

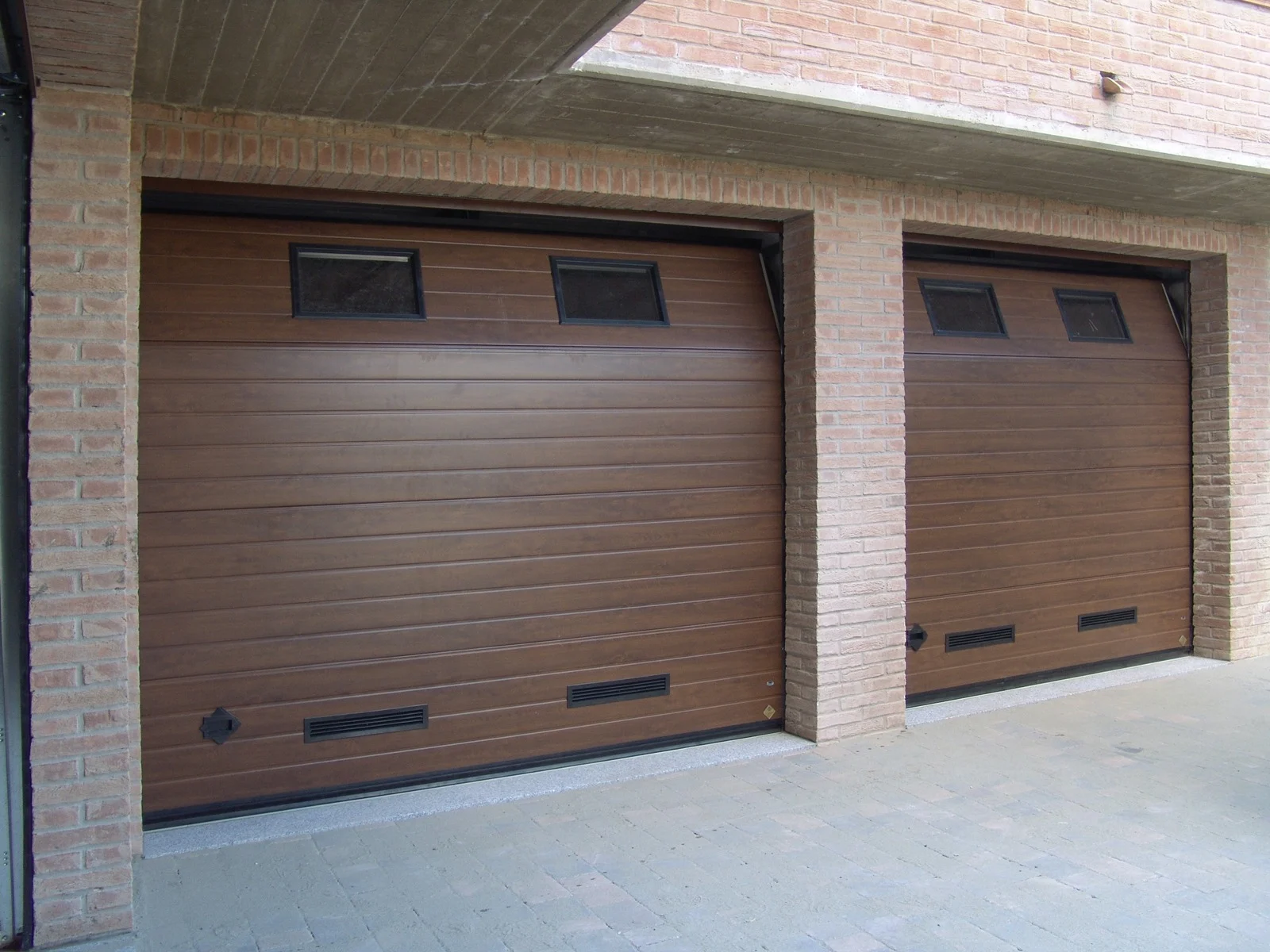

• Drvenasti dekor: orah, zlatni hrast i antracit hrast. Toplina drva bez brušenja i lakiranja svakih nekoliko godina.
• Prozorski panel, s jednim ili više prozora u gornjem redu, za dnevno svjetlo u garaži bez paljenja rasvjete.

Garažna vrata antracit traže se najviše, iz istog razloga kao i antracit ograda: slažu se s tamnom stolarijom i ne pokazuju prašinu. Boju biramo po dogovoru, pa ako imate stolariju u točno određenom RAL tonu, recite kojem.

Pješački prolaz u panelu ima smisla kad garaža služi i kao spremište, radionica ili prolaz do dvorišta, a nemate drugi ulaz. Ulazite bez podizanja cijelih vrata, a zimi ne ispuštate toplinu. Kod uskih otvora prolaz sužava vozni dio, pa kod jednostrukih garaža provjerite ostaje li dovoljno za auto.

Što otvor mora imati prije montaže

Većina problema s garažnim vratima nastane prije nego što vrata stignu na gradilište. Ovo provjerite prije nego što tražite ponudu.

Nadvoj. Prostor između vrha otvora i stropa. Standardne vodilice traže otprilike 20 do 25 cm, jer tu sjedi osovina s oprugama i zavoj vodilice. Vodilice za nizak nadvoj spuštaju tu potrebu na oko 10 cm, uz nešto složeniji mehanizam. Ispod toga sekcijska vrata ne stanu.

Bočni prostor. Uz svaki rub otvora treba desetak centimetara ravnog zida za okomite vodilice. Utičnica, cijev ili razvodna kutija uz sam otvor se premještaju prije montaže.

Dubina stropa. Vodoravne vodilice idu u garažu otprilike u dužini visine vrata plus dužina motora. Za vrata visine 210 cm to je preko tri metra slobodnog stropa bez greda, cijevi i rasvjete na tom putu.

Pod. Donja brtva prati pod, ali ne može nadoknaditi pad od nekoliko centimetara poprijeko otvora. Ako je pod kos, ili se izravnava ili se vrata rade s posebnim donjim profilom.

Struja. Za motor treba utičnica uz strop, blizu kraja vodoravnih vodilica. Produžni kabel preko stropa nije rješenje, pa taj dio planirajte s elektroinstalaterom prije montaže.

Mjeri se otvor u zidu, ne stara vrata. Širinu i visinu izmjerite na dva ili tri mjesta, jer stari otvori rijetko budu pravokutni. Razlike od nekoliko centimetara odlučuju o tome idu li vrata unutar otvora ili iza njega, a to odlučuje o cijeloj ugradnji.

Sekcijska ili rolo garažna vrata

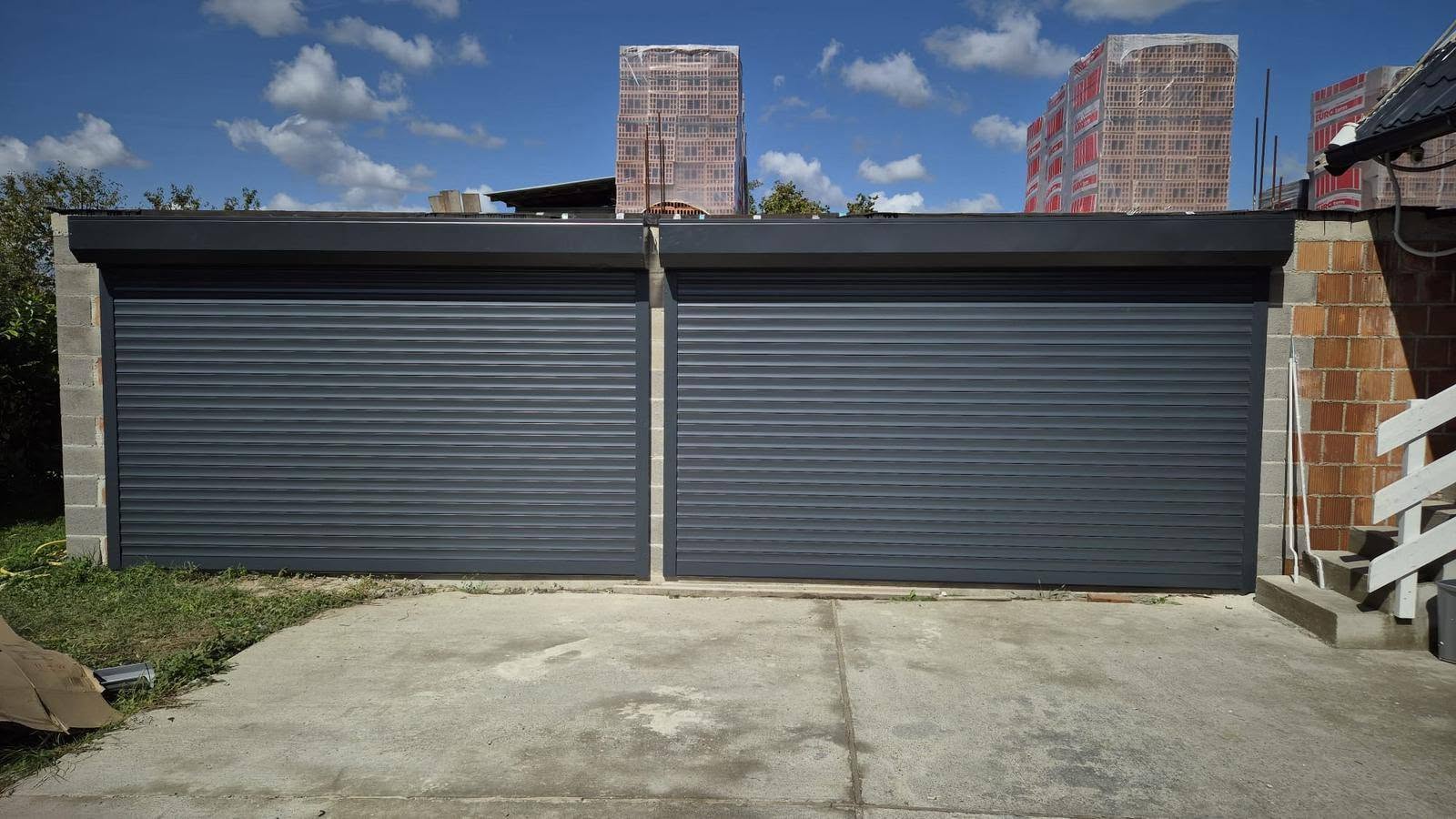

Rolo vrata rade sasvim drukčije. Umjesto panela imaju uske lamele koje se namataju u spiralu u kutiju iznad otvora. Uz strop ne ide ništa, sa strane samo uske vodilice. Kutija zauzima oko 30 cm visine iznad nadvoja, i to je sve što im treba.

Pravilo je jednostavno. Ako strop dopušta sekcijska, uzmite sekcijska. Bolje izoliraju, bolje brtve i tiše rade. Rolo vrata dolaze na red kad odmah iza nadvoja idu grede ili instalacije, kad je strop prenizak ili kad pročelje mora ostati potpuno slobodno, što se najčešće traži kod poslovnih prostora.

Postoji i jednodijelna podizna izvedba, u struci zvana kip vrata, kod koje se cijelo krilo kao jedna ploča zakreće prema gore. Jeftinija je, ali pri otvaranju izlazi prema van i traži prazan prilaz, a nema ni izolaciju ni brtvljenje sekcijskih vrata. Mi radimo sekcijska i rolo vrata.

Motor za garažna vrata i sigurnost

Sekcijska vrata mogu raditi ručno, ali ih u praksi gotovo svi naručuju s motorom. Naša vrata su kompatibilna s Hörmann i NICE pogonima na 24 V. Pogon je stropni: sjedi na kraju vodoravne vodilice i lancem ili remenom vuče gornji panel.

Motor ne diže vrata sam. Diže ih zajedno s oprugama, i zato mora biti namješten na uravnotežena vrata. Ako opruge popuste, motor radi pod teretom za koji nije predviđen i strada prije vremena. Detaljnije o izboru pogona, sili i intenzitetu rada pišemo na stranici motori za garažna vrata.

Sigurnost ima tri sloja:

1. Zaštita od uklještenja prstiju između panela, koja dolazi standardno.
2. Detekcija prepreke u motoru. Ako vrata pri zatvaranju naiđu na otpor, stanu i vrate se. Reagira na dodir.
3. Fotoćelije, koje zaustave vrata prije dodira kad im nešto prekine snop. Kod nas su dodatna opcija, a preporučujemo ih ako vrata izlaze na pločnik ili ako kroz garažu prolaze djeca i kućni ljubimci.

Garažna vrata podliježu europskoj normi za industrijska, komercijalna i garažna vrata, EN 13241, čije hrvatske inačice vodi Hrvatski zavod za norme. U praksi to znači da vrata s motorom moraju imati ograničenje sile ili detekciju prepreke, a ne da su fotoćelije uvijek obvezne.

Pri nestanku struje pogon se otključa uzicom iznutra i vrata se dižu rukom, što opet radi samo ako su opruge u redu. Ako garaža nema drugi ulaz, postoji vanjsko deblokiranje s bravicom u panelu.

Garažna vrata cijena: što je odlučuje i kako do ponude

Cijenu garažnih vrata ne objavljujemo u tablici, jer bi svaka brojka vrijedila samo za jedan otvor. Odlučuju četiri stvari, redom po utjecaju:

1. Dimenzije otvora. Najčešći otvor jednostruke garaže je oko 250 cm širine i oko 210 cm visine, dvostruke oko 500 cm. Površina vrata je osnova cijene.
2. Panel i završna obrada. Glatki i mikrolinirani panel u standardnoj boji su polazna točka, dekor drva i posebni RAL tonovi dižu iznos.
3. Prozori i pješački prolaz. Prolaz u panelu je zasebna konstrukcija s okvirom i bravom i osjetno mijenja cijenu.
4. Motor i dodaci. Pogon, broj daljinskih, fotoćelije i eventualni šifrator ili WiFi prijemnik.

U ponudi dobivate jedan ukupan iznos za ugrađena vrata. Ne razbijamo ga na materijal i montažu, jer plaćate gotova vrata koja rade, od izmjere do prve vožnje daljinskim.

Ako uspoređujete ponude, izjednačite ih prije nego što gledate iznos. Neka svaka navodi iste dimenzije, istu debljinu panela, U-vrijednost za cijela vrata, motor s brojem daljinskih i to je li montaža uključena. Ponuda koja djeluje osjetno povoljnije vrlo često je ponuda za sam panel, bez okvira, opruga i ugradnje.

Za ponudu nam preko kontakt obrasca pošaljite:

• širinu i visinu otvora u zidu, izmjerene na dva mjesta
• visinu nadvoja, dakle od vrha otvora do stropa
• bočni prostor sa svake strane otvora
• dvije fotografije: jednu izvana s cijelim otvorom, jednu iznutra prema stropu
• želite li motor, prozore ili pješački prolaz

S tim podacima ponuda je konkretna i nakon izmjere se u pravilu ne mijenja. Zamjena vrata u postojećem otvoru ne traži dozvolu, a ako otvor proširujete ili garažu tek gradite, provjerite pravila kod Ministarstva prostornoga uređenja, graditeljstva i državne imovine i u svojoj općini.

Obiteljska smo tvrtka iz Varaždina, montiramo i servisiramo garažna vrata u kontinentalnom dijelu i na obali. Ako već imate sekcijska vrata koja zapinju, glasna su ili ne reagiraju na daljinski, prije zamjene pogledajte što pokriva servis garažnih vrata, jer je zamjena opruge ili brtve puno manji zahvat od novih vrata.
